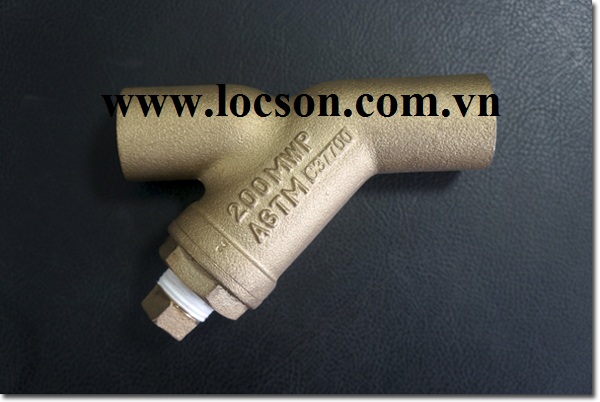

Y lọc Đồng
Các tính năng
Đã được sử dụng trong đường ống khác nhau để loại bỏ tạp chất và cho quy mô lớn.
Được sử dụng rộng rãi như một thiết bị bảo vệ để ngăn chặn trước các sự cố do các tạp chất của ống gắn vào phía trước, chẳng hạn như trong các van đặc biệt giảm áp, bẫy hơi, và các loại thiết bị van điều khiển.
Chỉ đòi hỏi một không gian lắp đặt nhỏ và rất nhỏ.
Cấu trúc đơn giản, dễ dàng để sửa chữa.
Vật liệu
NO |
TÊN |
|
1 |
Cơ thể |
ĐỒNG |
2 |
Nắp |
ĐỒNG |
3 |
Màn hình |
Thép không gỉ |
4 |
Gasket |
AMIĂNG |
1. LÀM VIỆC ÁP LỰC |
Max 10kgf / ㎠ {} 1.0MPa |
|
2. NHIỆT ĐỘ LÀM VIỆC |
Max 220 ℃ |
|
3. CÁC CHẤT LỎNG ỨNG DỤNG |
ASW NF |
|
4 KẾT NỐI |
PT Screwed |
1. A: Air
2. S: Hơi nước
3 W: nước
4. NF: chất lỏng không gỉ.
Kích thước (Đơn vị: mm)
MODEL |
PHẦN |
|
|
|
|
|
|
JST-YT12 |
d |
PT½ " |
PT¾ " |
PT1 |
PT1¼ " |
PT1½ " |
PT2 |
L |
80 |
100 |
115 |
125 |
145 |
175 |
|
H |
60 |
65 |
73 |
78 |
95 |
111 |
|
ds |
19 |
23 |
28 |
34 |
44 |
54 |
|
ℓs |
36 |
47 |
49 |
58,5 |
70,5 |
96.5 |
Áp lực làm việc: 0-2,1 MPA
Nhiệt độ làm việc: -10 - 350 ° C
Ứng dụng
Y strainer được sử dụng để bảo vệ máy bơm khỏi các mảnh vỡ nặng như lá, mảnh vụn và chất gây ô nhiễm lớn khác bằng cách sử dụng một tấm lưới chắc chắn.
Y strainer được đặt ở phía bên hút của hệ thống lọc trước khi bơm.
Y-strainer là rất cần thiết để bảo vệ khi lọc dầu với chất gây ô nhiễm lớn có thể làm hỏng máy bơm.
Sử dụng cho hệ thống dẫn nước cứu hỏa.
Dẫn nước làm mát từ sông hồ...
